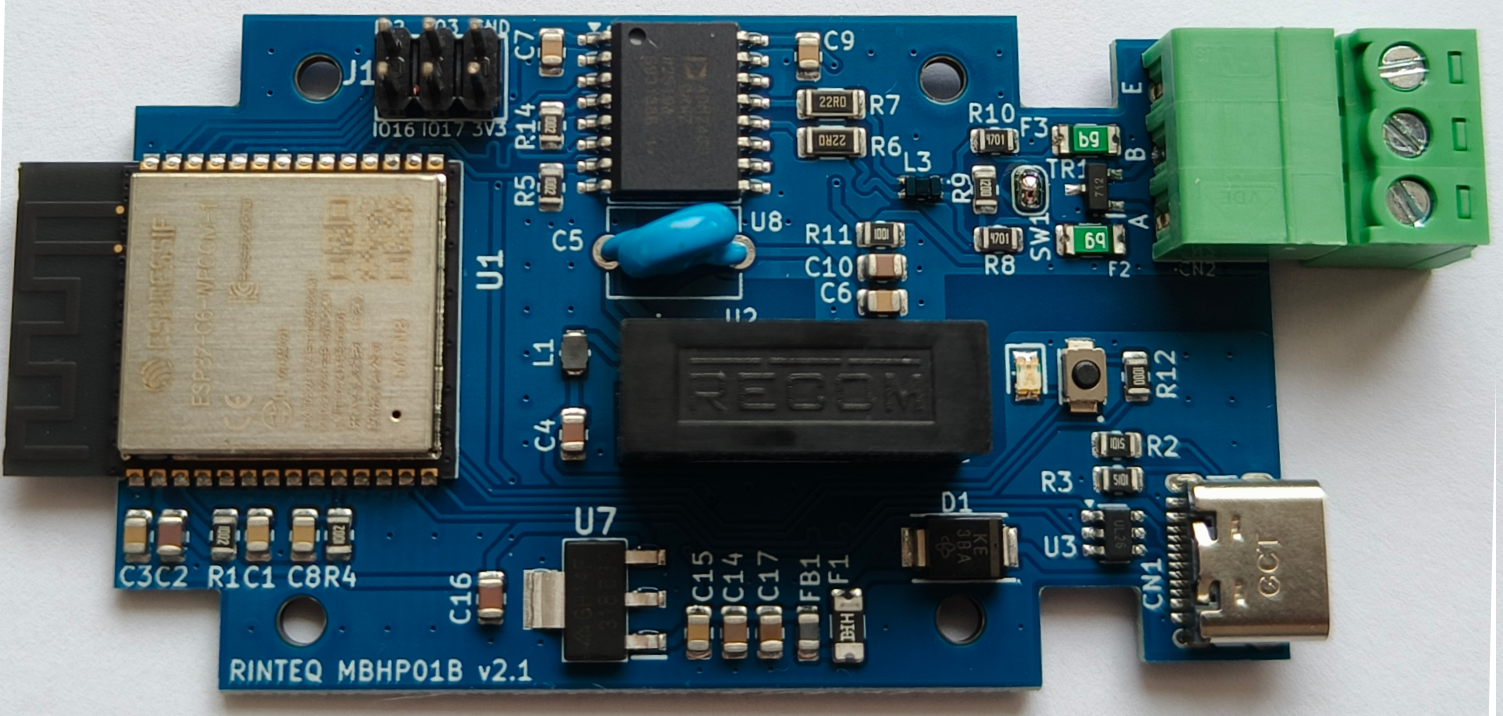

MBHP01 — wersja ESPHome

🧠 Procesor i pamięć

SoC	ESP32-C6 (32-bit RISC-V, do 160 MHz)
ROM	320 KB
SRAM (HP)	512 KB
SRAM (LP)	16 KB
Flash	8 MB

📡 Łączność bezprzewodowa

WiFi	1T1R 2,4 GHz, IEEE 802.11b/g/n/ax, kanały 20/40 MHz, downlink MU-MIMO, beamforming, DCM, przepustowość do 150 Mbps, IEEE 802.11mc FTM
Bluetooth	BLE 5.3, Bluetooth Mesh, tryb wysokiej moc 20 dBm, prędkości 125 Kbps–2 Mbps
Zigbee / Thread	IEEE 802.15.4-2015, modulacja OQPSK 2,4 GHz, 250 Kbps, obsługa Thread 1.3 i Zigbee 3.0 (nieoprogramowane w wersji ESPHome)
Antena	PCB (wbudowana)

🔌 Interfejs RS485 / Modbus

Standard	ANSI TIA/EIA RS-485-A, ISO 8482:1987(E)
Prędkość transmisji	500 kbps Half-Duplex (max), pracuje na 9600 bps 8N1 — zgodnie ze sterownikiem pompy
Izolacja galwaniczna	2 kVrms (ADM2483 + RECOM RFMM-0505S)
CMTI (odporność na zakłócenia)	>25 kV/µs
Fail-safe	Stabilny stan przy liniach otwartych, zwartych lub w stanie nieustalonym
Ochrona przed chatter	Tak — brak drgań sygnału przy włączaniu/wyłączaniu zasilania
Maks. urządzeń na magistrali	256
Zabezpieczenie termiczne	Thermal shutdown
Terminator	120Ω, włączany zworką lutowaną (SW1)

🔧 Wyprowadzenia (GPIO)

CN1	USB-C — zasilanie + debugowanie (Serial/JTAG)
CN2	A/B — magistrala RS485, E — masa izolowana (opcjonalna)
J1	IO2 (GPIO2), IO3 (GPIO3), IO16 (GPIO16), IO17 (GPIO17), GND izolowane, 3V3 (200 mA)
Sygnały UART/RS485	PV: GPIO18 (zasilanie transceivera) · TX: GPIO19 · RX: GPIO21 · FC: GPIO20 (flow control)
Dodatkowe	LED: GPIO10 · Przycisk: GPIO8 (funkcja BOOT)

📶 Integracja z Home Assistant

• Połączenie przez Native ESPHome API, szyfrowane 32-bajtowym kluczem Noise (Base64)
• Automatyczne wykrycie urządzenia w Ustawieniach → Urządzenia i usługi
• Ponad 250 encji importowanych automatycznie (pierwsza synchronizacja może potrwać kilka minut)
• Konfiguracja WiFi przez Improv (Bluetooth, USB Serial lub wbudowany Access Point)

⚡ Zasilanie i warunki pracy

Zasilanie	USB-C, 4,5–5,5 VDC / 1A
Temperatura pracy	-20°C do +40°C
Wilgotność	<90% RH, bez kondensacji

Wbudowany serwer WWW służy wyłącznie do konfiguracji i diagnostyki — w normalnym trybie pracy (komunikacja przez Noise) pozostaje nieaktywny, ograniczając zużycie zasobów. Urządzenie przeznaczone do pracy w sieci lokalnej, nie do bezpośredniej ekspozycji w internecie.

✕

MBHP01 — wersja MQTT

🧠 Procesor i pamięć

SoC	ESP32-C6 (32-bit RISC-V, do 160 MHz)
ROM / SRAM / Flash	320 KB / 512 KB (HP) + 16 KB (LP) / 8 MB

📡 Łączność i RS485

WiFi / BLE	identyczne jak wersja ESPHome — 802.11b/g/n/ax, BLE 5.3
RS485	ANSI TIA/EIA RS-485-A, izolacja 2 kVrms, CMTI >25 kV/µs, fail-safe, terminator 120Ω
Prędkość Modbus	9600 bps, 8 bitów danych, 1 bit stopu, bez parzystości (zgodnie ze sterownikiem pompy, niekonfigurowalne)
Adres klienta Modbus	1 (domyślnie, konfigurowalny przez panel WWW)

🌐 Komunikacja MQTT i REST API

• Lokalny broker MQTT (testowane z Mosquitto) — konfiguracja adresu, portu, danych logowania przez panel WWW
• Alternatywnie: pełne REST API z możliwością wyłączenia MQTT
• Ponad 250 endpointów REST — pełna lista dostępna w dokumentacji do pobrania

🔐 Panel WWW

Logowanie	Login: admin, hasło indywidualne — dostarczone w raporcie z testów
Zakładki	Status połączenia, RS485, Digital Outputs, Heat Pump Diagnostic/Sensors/Control/Hot Water/Status
Diagnostyka LED	Pulsowanie co 5s = OK · 3 mignięcia = problem Modbus · 5 mignięć = problem WiFi/MQTT

🔧 Wyprowadzenia — identyczne jak wersja ESPHome

RS485	PV: GPIO18 · TX: GPIO19 · RX: GPIO21 · FC: GPIO20
Dodatkowe	LED: GPIO10 · Przycisk: GPIO8
GPIO ogólne	IO2, IO3, IO16, IO17 + 3V3/GND izolowane

Hasła w panelu WWW mają formę łatwą do odczytu i nie są projektowane jako zabezpieczenie przed atakami z sieci publicznej — urządzenie przeznaczone wyłącznie do pracy w sieci lokalnej.

✕

MBHP01 — MQTT (broker publiczny) Wkrótce

☁️ Chmura i zdalny dostęp

• Zdalny dostęp do danych pompy ciepła z dowolnego miejsca, bez VPN i bez przekierowania portów
• Bez konieczności posiadania Home Assistant — pełna obsługa przez dedykowaną aplikację PWA
• Certyfikat root CA zaszyty w firmware (ISRG Root X1) — kompatybilny z brokerami opartymi na Let's Encrypt

🔒 Bezpieczeństwo transmisji

Szyfrowanie	TLS (WebSocket Secure dla aplikacji PWA, MQTTS dla urządzenia)
Autoryzacja	Indywidualne dane logowania do brokera, konfigurowane przez użytkownika
Izolacja danych	Każdy moduł komunikuje się z własnym, niezależnym kontem brokera — brak współdzielenia danych między użytkownikami

📱 Aplikacja PWA

• Progresywna aplikacja webowa (PWA) — instalowana na telefonie lub komputerze bez App Store
• Panel z podziałem na kategorie: Pulpit, Ogrzewanie, CWU, Energia, Status, System
• Sterowanie strefami grzewczymi, podgląd parametrów pompy w czasie rzeczywistym
• Konfiguracja połączenia (adres brokera, port, dane logowania) zapisywana lokalnie w przeglądarce

🔧 Hardware — identyczny jak wersja MQTT lokalna

Ten sam moduł fizyczny, ESP32-C6, izolacja galwaniczna RS485 2 kVrms — różnica dotyczy wyłącznie warstwy oprogramowania (firmware) i konfiguracji połączenia sieciowego.

Wersja w finalizacji testów. Zapisz się do newslettera lub śledź profil RinTeq na Facebooku, aby dowiedzieć się pierwszy o dostępności.

✕

MBHP01 — bez oprogramowania

🧠 Procesor i pamięć

SoC	ESP32-C6-WROOM-1-N8 (32-bit RISC-V, do 160 MHz)
ROM / SRAM / Flash	320 KB / 512 KB (HP) + 16 KB (LP) / 8 MB

📡 Łączność bezprzewodowa (pełny potencjał do zaprogramowania)

WiFi	802.11b/g/n/ax, 2,4 GHz, MU-MIMO, beamforming, do 150 Mbps
Bluetooth	BLE 5.3, Bluetooth Mesh, 20 dBm
Zigbee / Thread	IEEE 802.15.4-2015, Zigbee 3.0, Thread 1.3 — w tej wersji dostępne do samodzielnego zaprogramowania

🔌 Hardware RS485 — bez zmian względem innych wersji

Izolacja galwaniczna	2 kVrms (ADM2483 + RECOM RFMM-0505S)
Standard	ANSI TIA/EIA RS-485-A, ISO 8482:1987(E)
CMTI	>25 kV/µs
Ochrona	TVS dwukierunkowy, filtr CMC, bezpieczniki samonaprawialne 250 mA
Terminator	120Ω, włączany zworką SW1

🔧 Pełen dostęp do wyprowadzeń

CN1 (USB-C)	Zasilanie + Serial/JTAG do programowania i debugowania
CN2 (RS485)	A/B — magistrala, E — masa izolowana
J1 (GPIO)	IO2, IO3, IO16, IO17 + 3V3 (200 mA) + GND izolowane
RS485 control	PV: GPIO18 · TX: GPIO19 · RX: GPIO21 · FC: GPIO20
Dodatkowe	LED: GPIO10 (programowalna) · Przycisk: GPIO8 (BOOT/funkcja użytkownika)

💻 Środowiska programistyczne

• ESPHome — pełna kompatybilność, możesz wgrać własny firmware.yaml
• ESP-IDF — natywne środowisko Espressif, pełna kontrola nad peryferiami
• Arduino — wsparcie przez arduino-esp32 core
• Programowanie przez USB-C (Serial/JTAG), brak wymogu zewnętrznego programatora

Idealny wybór dla deweloperów chcących zbudować własną integrację, wykorzystać Zigbee/Thread, lub zintegrować moduł z innym systemem automatyki niż Home Assistant/MQTT.
